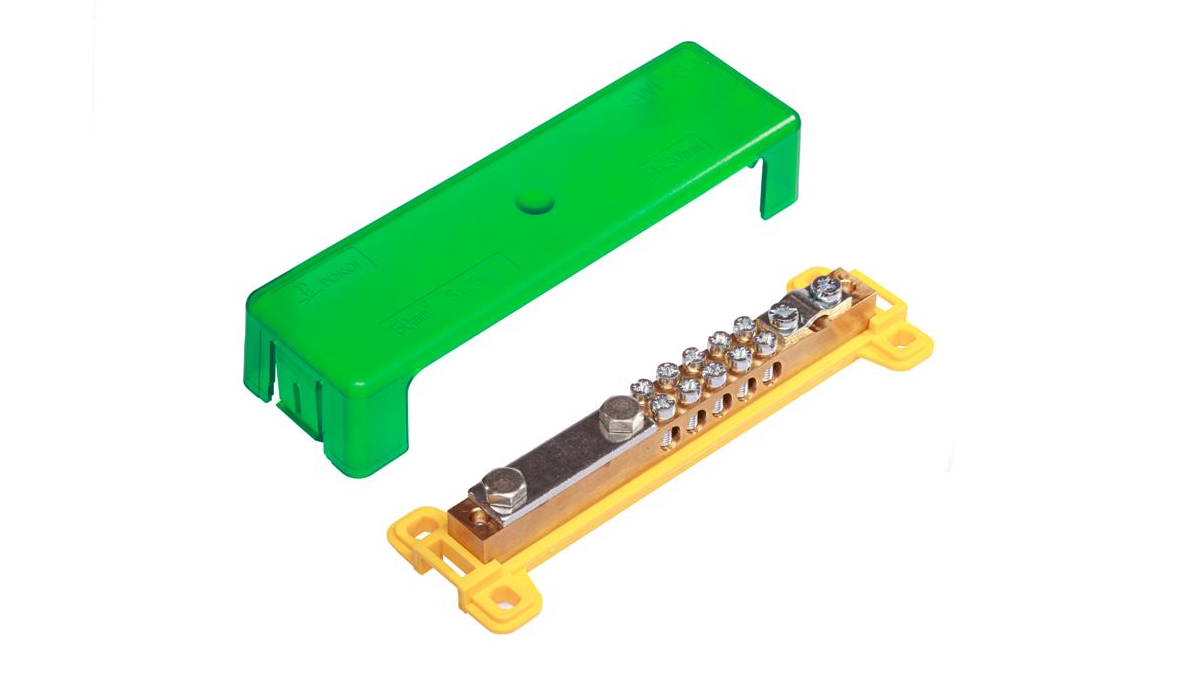

Nowa jednobiegunowa szyna wyrównująca potencjał SWP-G3

  |   Aktualności

Jednobiegunowa szyna SWP-G3 wraz z szynami SWP-G2, SWP-G1 i opaskami uziemiającymi, stanowi grupę elementów niezbędnych do wykonywania połączeń wyrównawczych w budynku w celu ochrony przed porażeniem prądem elektrycznym.

Za pomocą szyny SWP-G3 wykonujemy połączenia wyrównawcze, łącząc ze sobą:

  • przewody ochronne instalacji elektrycznej,
  • wszystkie metalowe ciągi instalacyjne (rury wody pitnej, rury wody gorącej, rury centralnego ogrzewania, rury gazowe itp.),
  • wszystkie uziemienia naturalne i sztuczne (uziomy fundamentowe, uziemienia odgromowe itp.),
  • metalowe konstrukcje i zbrojenia budynku.

SWP-G3 jest przystosowana do przyłączania przewodów jednodrutowych, wielodrutowych oraz taśm. Zakończenie przyłączanego przewodu wielodrutowego należy zabezpieczyć końcówką tulejkową lub poprzez zlutowanie wszystkich drutów.
Szynę mocuje się do podłoża za pomocą wkrętów. Obudowa SWP-G3 jest przystosowana do plombowania.
Szyna posiada znak CE i spełnia wymagania nowej dyrektywy 2014/35/EC, która zastąpiła dyrektywę 2006/95/WE

DANE ZNAMIONOWE
Listwa zaciskowa: PE
Liczba biegunów: 1
Zgodność z normą: IEC 60947-7-2
Liczba elementów zacisk. w zespole zacisku: 7 (1x4x 30 mm(taśma); 5x25mm² 1×50 mm²)
Przekrój znamionowy: 50 mm²
Przyłączalność znamionowa:
[przewód sztywny] 5x (6…25) mm² oraz 1x (10…50) mm²
[przewód giętki] 5x (6…16) mm² oraz 1x (10…35) mm²
[taśma] 1 x 4 x 30mm

Uwaga: Dla przewodów giętkich należy zastosować końcówki tulejkowe cienkościenne typu: H lub HI.

Moment dokręcajacy elementy zaciskowe w zespole: śruby- 3,0 Nm. wkręty- 2 Nm
Długość odizolowania: 15 mm
Materiał: (możliwość pracy w zakresie temperatur: -25…+100 °C)
– podstawka: poliamid: klasa palności V2 wg UL94
– pokrywka: poliwęglan
– listwa: mosiądz (MO59)
– wkręty, płytka dociskowa: stal (pokrycie: Zn5)
Nr katalogowy: 14-630Z
Kolor: żółto-zielony
Masa złączki / Pakowanie po: 242,5 g / 20 szt
